Sebelumnya saya telah membuat tulisan tentang Belajar Desain PCB dengan Eagle Layout Editor, sekarang saya akan membahas cara untuk membuat Library sendiri untuk desain PCB dengan Eagle tersebut. Nah, library yang akan dibuat adalah RFID atau Radio Frequency Identifier, karena library ini akan bermanfaat untuk pembahasan berikutnya tentang rangkaian RFID. Ada beberapa macam seri RFID, yang akan dibuat ini adalah untuk ID-12, bentuk modul-modul RFID dapat dilihat sbb:
Sebelum membuat suatu library, langkah pertama yang paling penting adalah mengetahui ukuran-ukuran yang ada pada komponen tersebut, yang meliputi bentuk komponen dan besar sisinya, serta jarak antara pad yang satu dan yang lain, dan yang kedua adalah mengetahui urutan dan nama kaki atau pin-pin yang ada. Untuk RFID ini dapat dilihat selengkapnya pada datasheet.
Gambar untuk ukuran-ukuran pada RFID ID-12 ini adalah sbb:
Dan gambar untuk kaki-kaki pin dan urutannya adalah sbb:
Selanjutanya adalah tahap-tahap membuat Library sbb:
1) Buka software Eagle dan pilih File --> New --> Library sbb:
2) Setelah form Library terbuka, pilih Library --> Symbol
Kemudian beri nama library skematik tersebut, misalnya ID-12:
3) Setelah itu akan tampil form Layout Editor untuk Library Skematik atau Symbol, dan perhatikan mark untuk posisi 0,0 ditengah, sebelum membuat gambar tampilan Symbol, pastikan bahwa mark tersebut harus berada di tengah Symbol.
4) Mulailah membuat gambar Symbol untuk ID-12 ini dengan Wire:
Kira-kira gambar dan ukurannya seperti ini:
5) Setelah itu tambahkan pin-pin untuk ID-12 tersebut dengan klik Pin:
Tempatkan pin-pin tersebut sesuai dengan urutan kaki-kaki ID-12 seperti ini:
Jangan lupa beri nama ID-12 dengan Text, dan tempatkan bebas disekitar gambar komponen.
6) Kemudian beri nama untuk setiap kaki-kaki tersebut, dengan klik kanan mouse dan pilih Name, untuk memutar pin klik kanan sebelum ditempatkan.
Beri nama sesuai dengan urutan dan keterangan nama ID-12 pada datasheet sbb:
Library untuk Symbol ID-12 telah selesai.
7) Selanjutnya membuat Library Package atau PCB untuk ID-12, pilih Library --> Package, dan beri nama, misalnya ID-12. Kemudian tampil form Layout Editor untuk Library Package atau PCB sbb:
Seperti cara membuat library Symbol, perhatikan mark untuk posisi dan pastikan bahwa mark tersebut berada di tengah gambar komponen.
Untuk mempermudah pengukuran, kita ubah tampilan Grid menjadi milimeter (mm), pilih View --> Grid dan lakukan pengaturan sbb:
8) Sebelum komponen digambar pastikan terlebih dahulu ukuran-ukurannya, untuk ID-12 ini dapat dilihat pada ukuran-ukuran layout pada gambar di atas, dan perhatikan juga untuk ukuran-ukuran sbb:
Kemudian dapat diambil kesimpulan untuk ukuran-ukuran ID-12 sbb:
- Jarak F = 16 mm
- Jarak G = 26 mm
- Jarak D = 26 mm
- Jarak C = 15 mm
- Jarak P = 2 mm
- Jarak 1 = 5 mm, dan
- Jarak 2 = 4 mm
10) Kemudian letakkan pin-pin untuk PCB dengan klik Pad dan pilih yang bentuknya Round. Pad pertama yang diletakkan adalah sesuai dengan jarak F sbb:
Selanjutnya pad-pad diletakkan dengan jarak P atau 2 mm, kecuali untuk yang jarak 1 adalah 4 mm, sehingga layoutnya menjadi sbb:

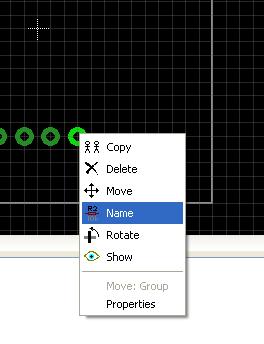

11) Setelah itu beri nama untuk setiap pad sesuai dengan urutannya pada datasheet, klik kanan dan pilih Name:
Urutannya jangan sampai salah atau terbalik, urutan yang benar adalah sbb:
Maka desain Library Package ID-12 telah selesai.
12) Sekarang adalah saatnya untuk menggabungkan Libray Symbol dan Package, klik Library --> Device dan beri nama ID-12, maka akan tampil form layout Device sbb:
13) Klik Add dan pilih ID-12, kemudian tempatkan komponen dengan mark di bagian tengah sbb:
14) Klik New dan pilih ID-12, maka Library Symbol dan Package sudah terbuka.
15) Klik Connect dan hubungkan nomor kaki sesuai dengan namanya, dengan cara klik Pin yang sesuai dengan urutan Pad, sehingga semuanya akan terhubung sbb:
Selesai sudah pembuatan Library ID-12 dengan Eagle ini, hasilnya dapat di download disini.
